想要了解渣漿泵最直接便捷的方式就是查看渣漿泵結構圖

渣漿泵從工作時泵軸位置可分為臥式渣漿泵和立式渣漿泵

我們在此為大家提供臥式渣漿泵結構圖和立式渣漿泵結構圖

并且通過不同的幾種繪圖方式讓你360°了解渣漿泵

其中ZJZGB/AH渣漿泵均屬于臥式，ZJL和SP屬于立式液下渣漿泵

下面我們羅列整理了常見的渣漿泵型號結構圖，以供參考

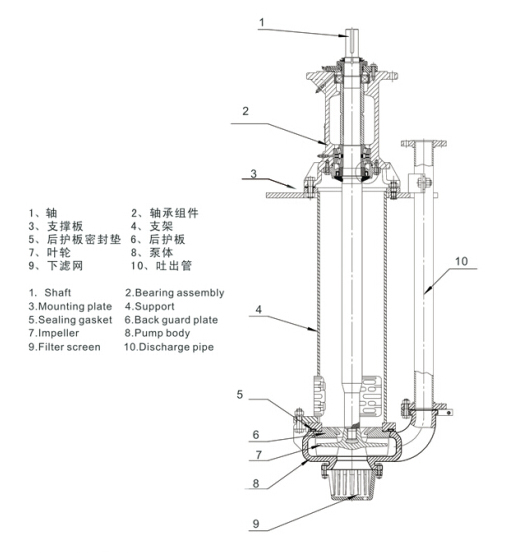

一、渣漿泵橫切結構圖

臥式：

立式：

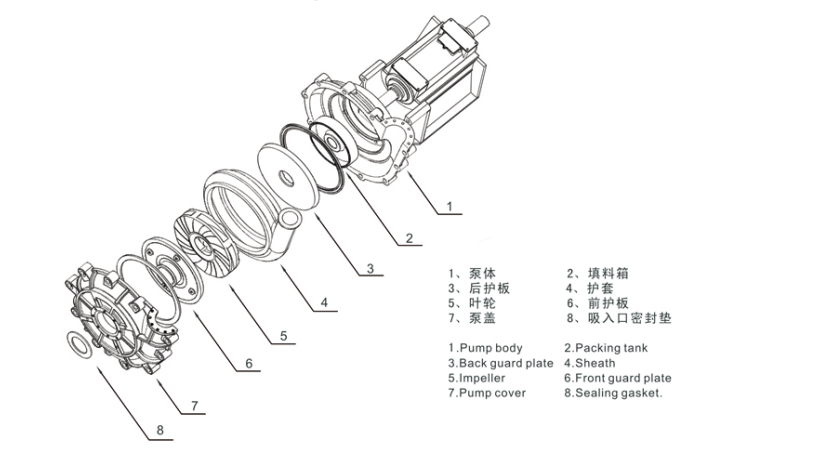

二、渣漿泵立體結構圖

臥式：

立式：

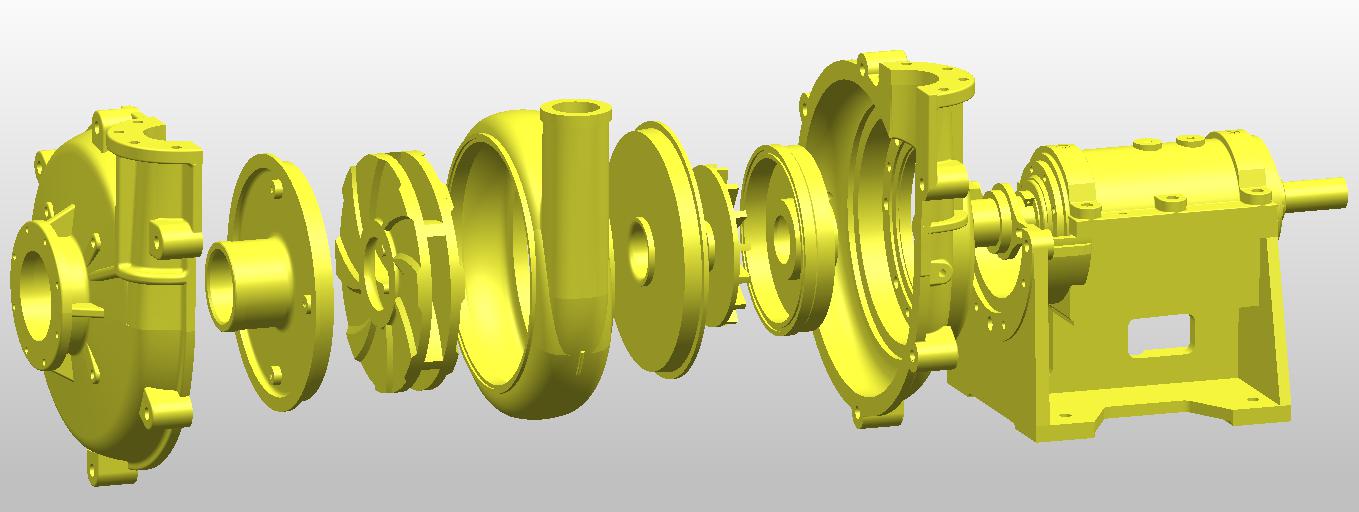

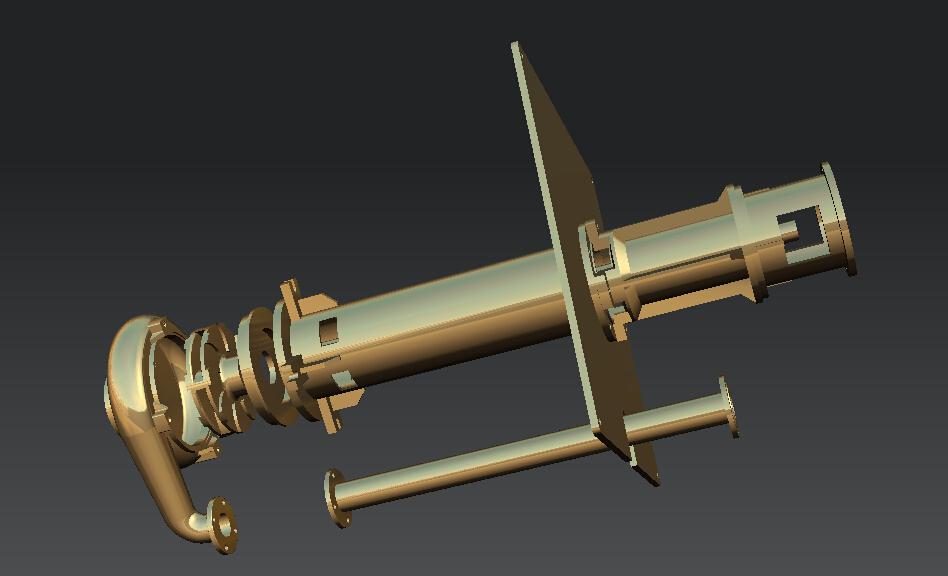

三、渣漿泵染色立體仿真結構圖

臥式：

立式：

以上圖片運用三種繪圖風格為您展現渣漿泵結構，希望對您了解渣漿泵有所幫助

如需咨詢隨時與我們聯系，期待你的咨詢，竭誠為您服務！
