首頁 ? ST系列紙漿泵 ? ST100-350紙漿泵

ST100-350紙漿泵

出口 : 125 mm
流量 : 25-3300 m3/h
揚程 : 5-100 m
轉速 : 1450 rpm

產品概述
性能參數

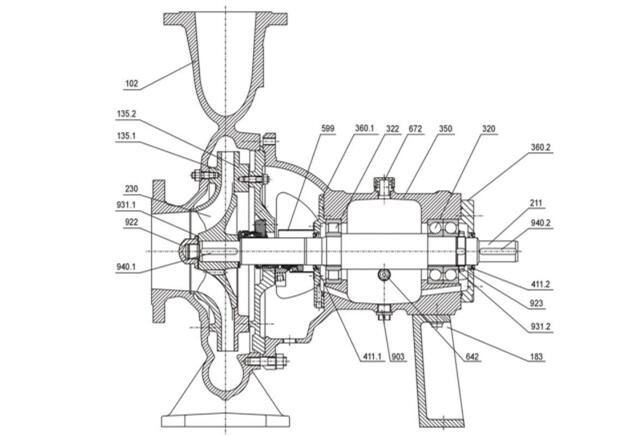

結構示意圖
應用

S型無堵塞無泄漏紙漿泵是我公司生產的一種節能、高效率的產品。該產品根據目前造紙工藝流程和實際使用情況，經過我公司工程技術人員在國外紙漿泵產品的基礎上研發的一種新型的紙漿泵產品。采用了全開式三葉片葉輪，葉輪及前保護襯、后保護襯間隙可以進行調整，使葉輪、前保護襯、后保護襯保持恒定的間隙和連續高效性能。全開式葉輪與閉式及半開式葉輪比較：可實現無堵塞、效率高、運行平穩、無泄漏、由于此葉輪重量與半開式及閉式葉輪比較重量輕，因此更大程度的降低了電機負載，與同流量揚程的泵比較電機功率都相對較小、電機的使用壽命也較長，可實現高效節能的實惠。
二、性能范圍（按額定工作點）
流量：25m3/h -3300m3/h,揚程5-100m，紙漿濃度≤6%，工作溫度120℃。
三、 S3型無堵塞無泄漏紙漿泵可根據客戶要求升級為切割型紙漿泵，前、后保護襯設有切割槽口。
四、
1、 S3型無堵塞無泄漏紙漿泵為后開門結構，維修時不必拆卸管路，泵的進出口法蘭按1.6MPa壓力設計。主要零件由泵殼、前保護襯、葉輪（三葉片或六葉片）、后保護襯、后保護襯、后泵蓋、懸架、泵軸、前后軸承蓋。
2、我公司在進口紙漿泵產品的基礎上，改進了水力模型，增大泵的通過能力和送漿的濃度。該系列泵的葉輪為全開式，無堵塞、密封部位無泄漏、寬流道，通過能力強，可通過顆粒直徑20-80mm，纖維長度100-400mm,輸送漿料濃度6%以下的各種漿液，適用范圍廣，比老式漿泵產品的效率高10-20%左右。
3、密封可采用、單端面機械密封、填料密封兩種密封形式，用戶可根據要求和使用情況。
4、泵的制造材質，為耐磨鑄鐵、耐磨鑄鋼、不銹鋼、耐磨不銹鋼四種，軸承使用哈爾濱軸承廠優質軸承。
5、泵葉輪經動平衡校驗，確保葉輪工作時平衡運行。
6、泵所配用電機均為國家免檢產品。

7、泵過流部位全部采用拋光處理，確保紙漿的質量，從整體看美觀大方。

泵型號		流量		揚程 m	轉速 r/min	功率 KW	效率（%）	葉輪直徑 mm
		m3/h	l/s
ST80-265		114	31.6	66.1	2900	55	60	265
		180	50	53.9
		220	61.2	44.9
	A	104	28.8	61.2		45	60	255
		160	44.4	51.5
		214	59.4	39.6
	B	94	26.2	57.2		37	60	245
		154	42.8	44.9
		204	56.6	33.5
	C	84	23.4	52.3		37	60	235
		140	38.8	40.8
		194	53.8	28.6
	D	80	22.2	47.0		30	60	225
		130	36.2	36.7
		184	51.2	24.5
	E	160	44.4	41.6		22	60	215
		120	33.4	32.7
		174	48.4	20.4
ST100-265		132	36.7	53	2900	45	68	230
		220	61.5	42
		264	73.3	33
	A	126	35	50		45	68	225
		210	58.3	39
		252	70	32
	B	117	32.5	45		37	67	215
		195	54.2	33
		234	65	28
	C	108	30	40		30	66	205
		180	50	29
		216	60	24
	D	102	28.3	36		22	65	195
		170	47.2	25
		204	56.7	21
	E	99	27.5	30		18.5	62	185
		165	45.8	20
		198	55	15

性能參數（2）：

泵型號		流量		揚程 m	轉速 r/min	功率 KW	效率（%）	葉輪直徑 mm
		m3/h	l/s
ST125-265		120	33.3	18.2	1450	15	74	265
		185	51.4	15.2
		260	72.2	9
	A	115	31.9	16.4		11	70	255
		175	48.6	13.8
		252	70	8.6
	B	100	27.8	14.9		11	70	245
		165	45.8	12.5
		240	67	8
	C	95	26.4	13.9		7.5	65	235
		150	41.7	11
		220	61.1	7
	D	75	20.8	11.8		7.5	65	225
		140	38.9	9.3
		200	55.6	6.2
	E	70	19.4	9		5.5	60	215
		125	34.7	8
		175	48.6	5.6
ST100-350		168	46.7	90	2950	110	65	310
		280	77.8	72
		336	93.3	59
	A	165	45.8	80		90	67	300
		275	76.4	65
		330	91.7	54
	B	162	45	76		75	70	290
		270	75	59
		324	90	48
	C	156	43.3	66		75	71	280
		260	72.2	54
		312	86.7	44
	D	150	41.7	62		55	72	270
		250	69.4	48
		300	83.3	40
ST125-350		240	66.7	78	2950	110	72	280
		400	111.1	59
		480	133.3	47
	A	228	63.3	70		110	71	270
		380	105.6	55
		456	126.7	43
	B	216	60	64		90	65	260
		360	100	46
		432	120	36
	C	198	55	58		75	60	250
		330	91.7	40
		396	110	30
	D	180	50	50		75	55	240
		300	83.3	36
		360	100	28

性能參數（3）：

泵型號		流量		揚程 m	轉速 r/min	功率 KW	效率（%）	葉輪直徑 mm
		m3/h	l/s
ST150-330		270	75	28	1470	37	78	330
		410	113.9	24
		570	158.3	16.5
	A	260	72.2	25		37	78	320
		400	111.1	21.5
		550	152.8	15
	B	2580	69.4	23		30	75	310
		380	105.6	20
		500	138.9	14.5
	C	240	66.7	21		30	70	300
		360	100	17.5
		470	130.6	13
	D	200	55.6	19		22	70	290
		350	97.2	15
		450	125	11.5
	E	190	52.8	17.5		18.5	70	280
		330	91.7	13
		420	116.7	10.5
ST125-400		264	73.3	118	2970	160	85	330
		440	122.2	95
		528	146.7	80
	A	252	70	112		132	88	320
		420	116.7	88
		504	140	75
	B	246	68.3	102		132	86	310
		410	113.9	82
		492	136.7	68
	C	240	66.7	95		110	82	300
		400	111.1	77
		480	113.3	60
	B	222	61.7	86		110	80	290
		370	102.8	68
		444	123.3	57
	E	216	59.2	78		90	78	280
		360	100	62
		432	120	50
ST150-400		325	90.3	43	1450	75	77	400
		400	111.1	40
		470	130.6	37
	A	315	87.5	41		55	76	390
		390	108.3	38
		460	127.8	36
	B	300	83.3	38		55	76	380
		375	104.2	34
		450	125	32
	C	290	80.6	35		45	75	370
		360	100	32
		445	123.6	27
	D	275	76.4	33		37	75	360
		350	97.2	29
		425	118.1	25
		260	72.2	31		37	74	350
		340	94.4	27
		410	113.9	23

性能參數（4）：

泵型號		流量		揚程 m	轉速 r/min	功率 KW	效率（%）	葉輪直徑 mm
		m3/h	l/s
ST150-470		350	97.2	57	1480	110	78	470
		530	147.2	53
		715	198.6	40
	A	330	91.7	55		90	78	450
		500	138.9	47
		690	191.7	35
	B	310	86.1	50		90	75	430
		480	133.3	42
		650	180.6	31
	C	290	80.6	45		75	70	410
		450	125	37
		620	172.2	28
	D	270	75	40		55	70	390
		420	116.7	32
		570	158.3	24
	E	260	72.2	35		45	70	370
		400	111.1	28
		540	150	20
ST220-470		550	152.8	58	1480	160	80	470
		780	216.7	50
		980	272.2	40
	A	500	138.9	54		132	75	450
		700	194.4	47
		930	258.3	36
	B	470	130.6	48		110	75	430
		650	180.6	42
		880	244.4	31
	C	400	111.1	38		90	75	410
		600	166.7	37
		800	222.2	29
	D	370	102.8	36		75	75	390
		550	152.8	32
		720	200	25
	E	300	83.3	35		55	70	370
		500	138.9	28
		650	180.6	21
SRZ200-380		490	136.1	36	1450	90	82	380
		690	191.7	32
		870	241.7	26
	A	470	130.6	33		75	80	370
		650	180.6	29.5
		850	236.1	23
	B	450	125	32		75	80	360
		620	172.2	28
		840	233.3	21
	C	425	118.1	30		55	75	350
		600	166.7	26
		820	227.8	20
	D	400	111.1	28		55	75	340
		550	152.8	24
		800	222.2	18
	E	380	105.6	26		70	70	330
		525	145.8	23
		760	211.1	15

性能參數（5）：

泵型號		流量		揚程 m	轉速 r/min	功率 KW	效率（%）	葉輪直徑 mm
		m3/h	l/s
ST250-430		750	208.3	46	1450	200	80	430
		1150	319.4	40
		1500	416.7	28
	A	700	194.4	41		160	75	410
		1070	297.2	35
		1400	388.9	26
	B	600	166.7	36		132	75	390
		1000	277.8	30
		1300	361.1	23
	C	500	138.9	32		110	70	370
		950	263.9	25
		1200	333.3	19
	D	480	133.3	31		90	70	350
		900	250	21
		1160	322.2	14
	E	400	111.1	25		75	70	330
		800	222.2	19
		1100	305.6	13
ST350-470		1160	322.2	51	1450	280	84	470
		1600	444.4	44
		2100	583.3	32
	A	1000	277.8	46		250	82	450
		1450	402.8	40
		2000	555.6	29
	B	900	250	42		200	82	430
		1400	388.9	36
		1900	527.8	26
	C	800	222.2	38		185	75	410
		1300	36, 1.1	32
		1800	500	23
	D	700	194.4	33		160	75	390
		1200	333.3	28
		1700	472.2	20
	E	600	166.7	29		132	75	370
		1100	305.6	21
		1620	450	18
ST500-600		1750	486.1	35	960	280	85	600
		2600	722.2	28.5
		3250	902.8	21.5
	A	1600	444.4	32.5		250	83	575
		2400	666.7	26
		3200	888.9	19
	B	1300	361.1	30		220	80	550
		2200	61.1	24
		3000	833.3	15
	C	1200	333.3	26		185	80	525
		2000	555.6	22
		2800	777.8	14
	D	1100	305.6	23		160	75	500
		1900	527.8	19
		2600	722.2	13
	E	1000	277.8	21		132	75	475
